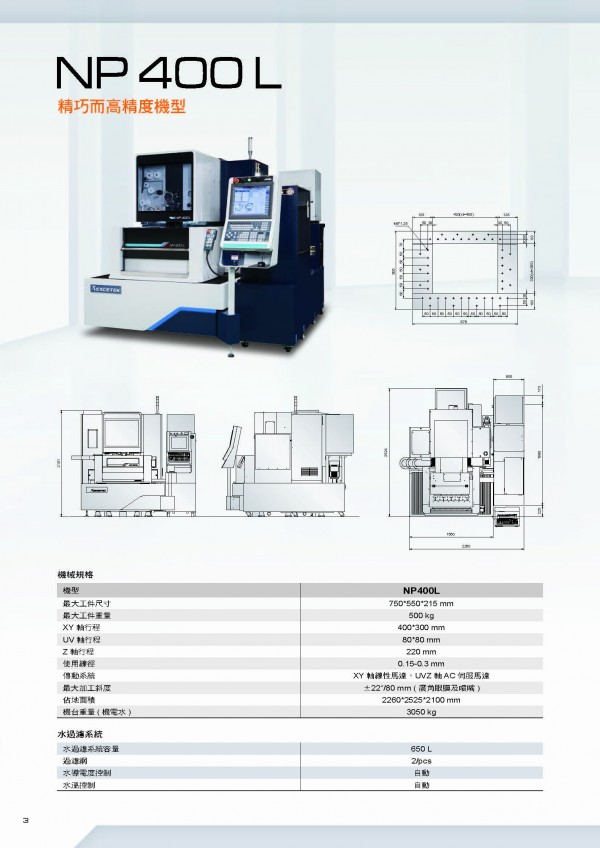

最大工件尺寸 750 x 550 x 215 mm
工作臺尺寸 650x400mm
最大工件重量 500kg
XY軸行程 400 x 300 mm
UV軸行程 80 x 80 mm
Z軸行程 220mm
使用線徑 0.15~0.3mm
電極絲進給速度 0~250mm/sec
最大切割速度 170mm² /min
最佳加工精度 單邊+/-5um以內
傳動系統 XY Axis Linear motor,UVZ Axis AC Servo Motor
最大加工斜度 ±22°/ 80mm
占地面積 2260 x 2525 x 2100 mm
機臺重量 3050kg
水過濾系統容量 650L
機械特性
高剛性鑄件設計，采用有限元素分析設計機器本體，配合最佳的支柱(RIB)設計來承載立柱，降低鑄件應力所造成的變形，以達到高精密的基本要素。
•下伸臂的水冷卻可避免放電的熱度造成的熱膨脹，因而增進切割精密度。
•不銹鋼工作臺面，硬度達到HRC50?。
• 反應靈敏的AC伺服馬達伺服系統，提供切割的精度保證。
• 加大機臺基座跨距設計，提高機械精度。
• 設計堅固的U/V軸鑄件提供穩定的切割精度

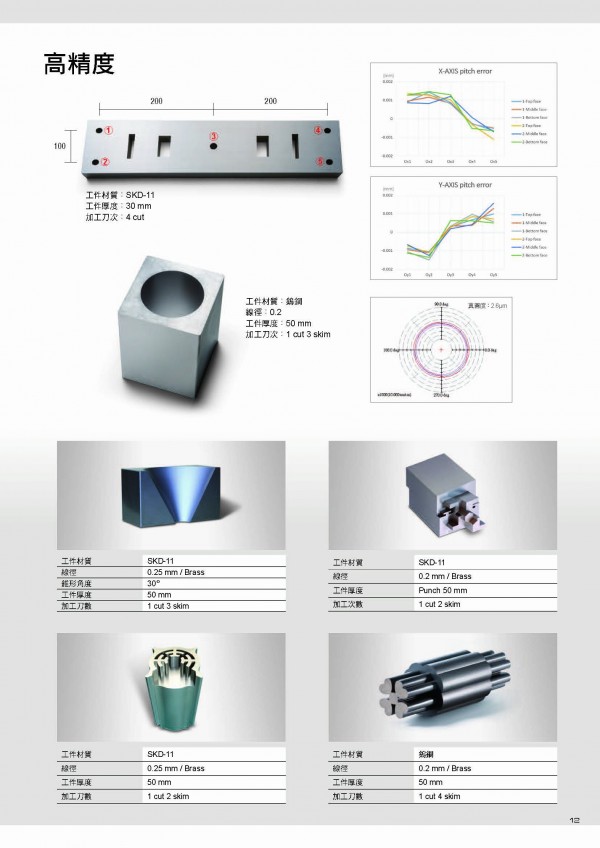

高精度
低誤差單動柱結構 智能轉角模塊 穩定加工模塊 鏡面加工電路
高節能
智慧電源管理 節省銅線功能 低運轉費用
自動化
高速自動穿線系統 自動工件交換系統 自動量測系統
智慧聯網
智慧遠程監控管理 跨平臺監控系統 行動裝置監控
高效能
引入線控制模塊 DPM智慧加工 高速無電解放電模塊
