 臺灣通嘉LD7838GR是一款700V高壓啟動有源PFC反激控制器，專門為LED照明應用設計。該裝置在過渡或邊界模式下工作，并集成了所需的完整保護。它最小化了任何一個SOP-7包中的組件數量。這些使得設計具有成本效益的應用程序變得容易。

采用高壓啟動技術、功率因數校正和邊界模式切換控制，可以有效地減小啟動時間和電阻損耗。該電路可以輕松實現功率因數為0.92以上，滿足大部分IEC61000-3-2標準認證的國際要求。

集成電路內部內置完整的保護，如過壓保護(OVP)，過電流保護(OCP)，過載保護(OLP)，過溫保護(OTP)，短路保護(SCP)，引腳開/短路保護。它使電路在正常和異常測試中都能滿足大多數安全要求。



特性

•高壓(700V)啟動電路，采用85~305VAC輸入范圍的高壓引腳

•高功率因數(> 0.92)

•高效的過渡模式操作

•低功耗(< 0.5W)

•準確的OLP補償高/低線路



•內置BNI/ BNO功能

•寬UVLO (16Von和8 Voff)范圍

•內置VCC過電壓保護

•內置過載保護

•可調過輸出電流保護(逐周限流)

•內部超溫保護



應用

•照明驅動模塊

•有功功率因數校正電源

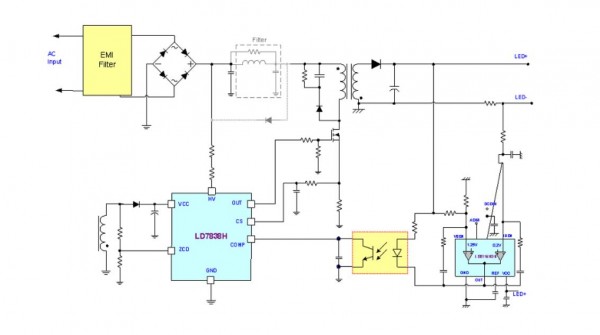

電路圖

驅動電源對照表
